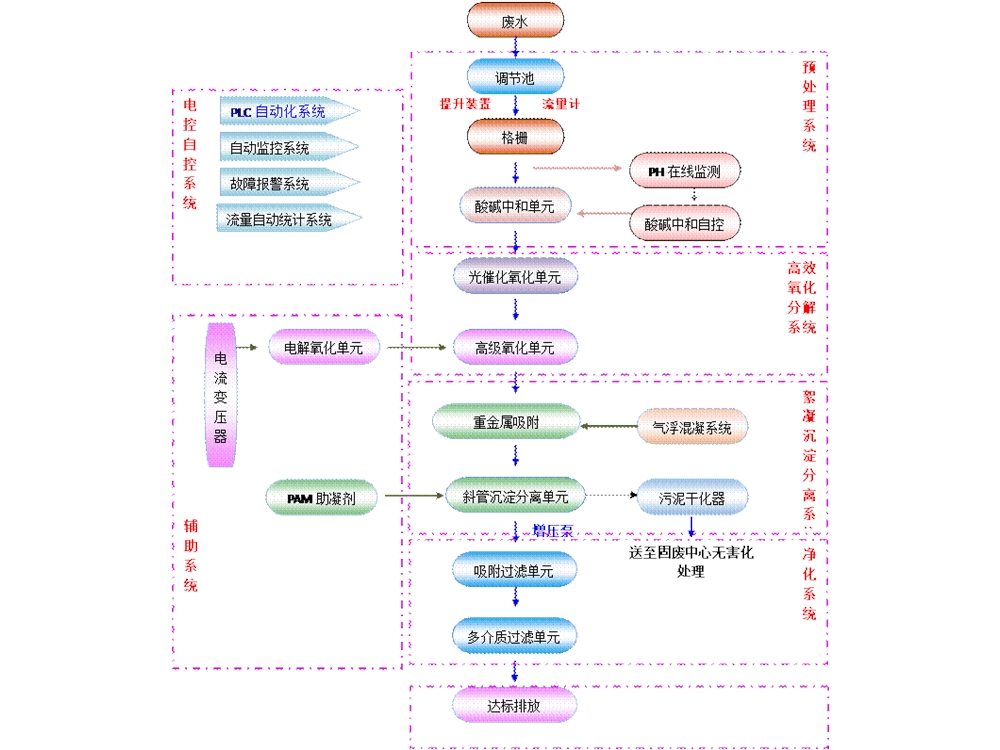

1.工艺流程：

2、设计要求

1.1.控柜主机外形材质：采用钣金喷塑材质，外观整洁美观。

1.2.处理后用途：废水经处理后排入市政污水管网。

1.3.处理水量：0.5吨/天。

1.4.处理后水质标准：项目规划情况及有关设计规范，实验室废水经处理后达到国家《污水综合排放标准》（GB8978-1996）Ⅲ级排放标准要求。

1.5.电压：AC220V。

1.6.控制模式：全自动控制，同时可手动操作。

1.7．主机外形尺寸：1500*750*1500Hmm（一体式）。

3、工作原理

2.1.收集池：废水收集和水质均衡的作用。

2.2.pH调节：去除水中酸、碱污染物，同时保证后续处理的效果。

2.4.絮凝沉淀：通过添加絮凝助凝药剂，实现水中悬浮物的快速降沉，澄清水质。

2.5.多程氧化及分解：利用氧化装置的高级氧化处理技术，去除水中酚、氰等污染物质，水的脱色、除去水中铁、锰等金属离子，除异味和臭味。具有反应迅速、流程简单、没有二次污染等优势。

2.6.填充床光波催化反应装置：采用新型催化微电解填料，可高效去除COD、降低色度、提高可生化性，处理效果稳定，对废水效果明显。

2.7.多介质过滤：去除水中的细小颗粒、悬浮物、胶体、有机物等杂质及农药、锰、细菌、病毒等污染物。

2.8.深度吸附净化：对异味、微生物、胶体及色素、重金属离子、小分子有机污染物等有较明显的吸附去除作用。

2.9.氧化消毒：广谱杀菌，几乎对所有微生物、细菌、病毒和藻类生物都起作用，具有杀菌快、灭菌率高、安全环保、无二次污染等优势。

4、处理工艺要求

处理工艺：“收集池→pH调节→絮凝沉淀→光波催化反应→高压微电解→多介质过滤→深度吸附净化→达标排放”。

5、设备功能要求

4.1.水质运行检测指标。

4.2.物理指标：液位、流量、压力。

4.3.化学指标：PH。

4.4.PH传感器。

4.5.检测项目：PH。

4.6.测量范围：0-14ph。

4.7.准确度：±0.2 pH。

4.8.分辨率：0.1pH。

4.9.稳定性：≤ 0.02 pH/24小时。

4.10.pH标准溶液：4.01/6.86/9.18。

4.11.通过在线PH仪表控制加药泵的运行和停止。

4.12.通过液位传感器控制增压泵、加药泵的运行和停止。

4.13.实验室废水综合处理设备内置收集装置，用于保证系统水质、水量的稳定，同时废水自中和，减少酸碱药剂的使用量，更环保。

4.14.配置pH调节装置，通过传感器在线监控水质，根据需要添加相应药剂，完成水质酸碱度控制，同时系统具有根据pH值自动调整加药速度的功能，以确保pH调节效率和效果。

4.16.多程氧化及分解：利用氧化装置的高级氧化处理技术，去除水中酚、氰等污染物质，水的脱色、除去水中铁、锰等金属离子，除异味和臭味。具有反应迅速、流程简单、没有二次污染等优势。

4.17.配置臭氧发生器，主要用于降解有机污染物、除色、除味等。

4.18.填充床光波催化反应废水降解装置，以进一步去除废水中的有机污染物。投标单位应提供生产厂家的填充床光波催化反应废水降解装置的废水处理设备专利证书。

4.19.配置复合多介质过滤装置，用于去除水中的悬浮物、胶体、重金属等杂质及细菌、病毒等污染物。

4.20.配置消毒装置，有效杀灭水中的大肠杆菌及致病菌等病原性微生物等。

4.21.设备系统具备全能自动启停功能，无需定时开关机，设备正常运行。

4.22.设备系统具备自动保护运行能力，以确保设备系统元器件的可靠性及寿命。

4.23.设备备采用一体式、模块化设计，结构紧凑占地面积小；相关系统组件全部为快开式活接连接，方便保养和检修。

4.24.采用国内成熟产品，为无土建的实验室废水综合处理一体化成套设备。

6、控制系统功能要求

全自动微电脑控制系统，全中文操作页面，能够实时显示仪器的运行状态信息。清洗及校正功能：具有自动和手动两种方法进行清洗和设备校正。报警功能：具有系统故障、断电、试剂存量不足、无水、异常等情况下的报警功能。

7、安全性能要求

6.1.多种全自动应急操作方式，实现多种控制模式，保证系统正常运行。

6.2.设有停水、停电、过载等非正常状态自动保护、自动识别故障报警及处理功能。

6.3.开机自检、缺水保护报警、高低压自动停机、停电自动复位；保护并处理。

6.4.需有溢流功能，以确保突发情况时不影响正常实验。

6.5.设备需具有排气功能，以确保实验室的环境及实验人员的健康。

6.6.确保设备安全及安装和操作人员的人身安全。
