XXX疾病控制中心实验室污水处理工程设计方案

1.  概况

本项目所处理的污水为实验室污水，污水中含有无机类污染物、有机物污染物、微生物污染物等。主要有酸类、碱类、可溶性盐类、烃类、酮、醚、酚、醛、细菌、病毒等污染因子。

本项目设计处理废水水量为：20T/D

主要污染因子有：

1）、无机物类污染物：酸碱PH值、卤素离子及其它非金属离子等；a、重金属离子：汞、镉、铬、铅、锰、银、镍、锌、铜、铝、砷等金属阳离子以及处于络合状态的重金属离子团(Cr2O7)2-、(CuCN) -、(AuCN)-、(Ptcl6)2-等；b、酸碱PH值：氨水、硝酸、盐酸、硫酸、双氧水、氯化钾、氯化钙等。

2）、有机物类废水：有机溶剂、油脂类物质、糖类、蛋白质、多环芳烃、乙醇、卤代烃、甲苯，苯酚，烷烃、烯烃、酮、醚、酚、醛、有机磷等。

3）、微生物类废水：细菌、病毒等

2.污水基本情况

2.1污水来源

污水主要是实验室污水，其中实验室污水经过新增的一体化污水处理设施预处理达标后排入化粪池，与生活污水经市政污水管网排入XX污水处理厂处理。本项目所处理的污水为综合医疗污水，污水中通常含有无机类污染物有硫酸、硝酸、盐酸、等酸、碱、盐和烧碱、铬、锌、锰、铜、铁等重金属离子等；有机物污染物主要有烷烃、烯烃、酮、醚、酚、醛等有机碳氢化合物；生物类污染物主要含细菌、病毒等病原微生物。

2.2污水水量

依据《XXX疾病预防控制中心实验室建设项目环境影响报告表》得知，实验室中实验室药品、试剂、试液、废液、残留试剂等高浓度废液经收集外委做危废处置，容器洗涤、仪器清洗等综合污水可排入污水管道。项目实验室污水排放量为20m3/d。

2.3污水排放标准：

实验室污水经污水处理站处理后进入污水管网排放至XXX污水处理厂处理，根据中华人民共和国GB18466-2005《医疗机构水污染物排放标准》如下：

表 2-1 《医疗机构水污染物排放标准》表2预处理标准 单位：mg/L，pH无量纲

XXX污水处理厂设计进水标准如下：

结合两种标准，确定实验室污水经污水站处理后，排放标准为:

表 2-2本项目排放标准 单位：mg/L，pH无量纲

3. 设计依据

3.1疾病预防控制中心提供的环评及相关资料

3.2国家现行设计规范及标准

(1)  《医疗机构水污染物排放标准》（GB18466-2005）

(2)  《医院污水处理工程技术规范》（HJ2029-2013）

(3)  《污水排入城市下水道水质标准》（GB/T31962-2015）

(4)  《环境工程手册》（水污染防治卷）

(5)  《室外排水设计标准》(GB50014-2021)

(6)  《给水排水工程管道结构设计规范》（GB50332-2002）

(7)  《低压配电装置及线路设计规范》（GB50054-2011）

(8)  《自动化仪表工程施工及质量验收规范》（GB50093-2013）

3.3国家及地区有关法律法规、文件及规定。

4.设计原则

4.1严格遵守国家及地区的环保法规,认真执行有关技术规范。

4.2处理工艺应成熟、先进、运行稳定，具有较高的处理效率,并具有较强的耐冲击负荷能力，经处理后出水水质稳定达标排放。

4.3本工程应据有科学性、完善性和统一性。综合考虑院方现状，为今后的发展适当留有富余能力。

4.4综合考虑实际情况和客观条件，在满足排放标准及工艺要求的前提下，充分发挥各部分的利用率，节省投资，降低运行费用。

4.5工艺自动化运行程度高，操作管理方便，便于维护。

4.6工程总体布局与周围环境协调一致。

5.设计内容及范围

5.1污水处理系统的工艺、设备、电气、自控等的全部内容。

(1)  工艺设计：本方案工艺设计从污水入口到污水达标排放口，包括污水处理设备的工艺设计、设备制造、安装调试，不包括格污水收集及排放管网的设计。污水由用户直接接入设备，排水管以处理站最终达标出水排放口处为交接点。

(2)  电气设计：现场各设备、电器的连接，包括设备的自动控制、监控等，以污水处理设备电控柜为交接点，由甲方负责将三相电源接至现场中控配电柜。

6.设计处理量及标准

6.1设计处理量:

本项目设计处理规模20m3/d，实验室年工作时间250天，每日1班，每班8h。污水处理设施按24小时运行，每小时处理量：1.2m3/h。

6.2设计标准:

达到中华人民共和国国家标准《医疗机构水污染物排放标准》（GB18466—2005）表2中的预处理标准，同时满足XXX污水处理厂进水标准入市政污水管网，即达到本项目排放标准（表2-2）。

7.污水处理工艺设计

7.1处理工艺

本方案是为处理综合实验室类污水而设计的，该污水水质特点是（有机物分子大、无机物酸碱等离子多），不宜直接采用生化处理，必须进行的预处理及氧化分解处理。

根据该种污水的特点及实验结果，本项目拟采用“预处理物化氧化+深度处理工艺”，该处理方法可以达到很好的处理效果。

7.2工艺流程图

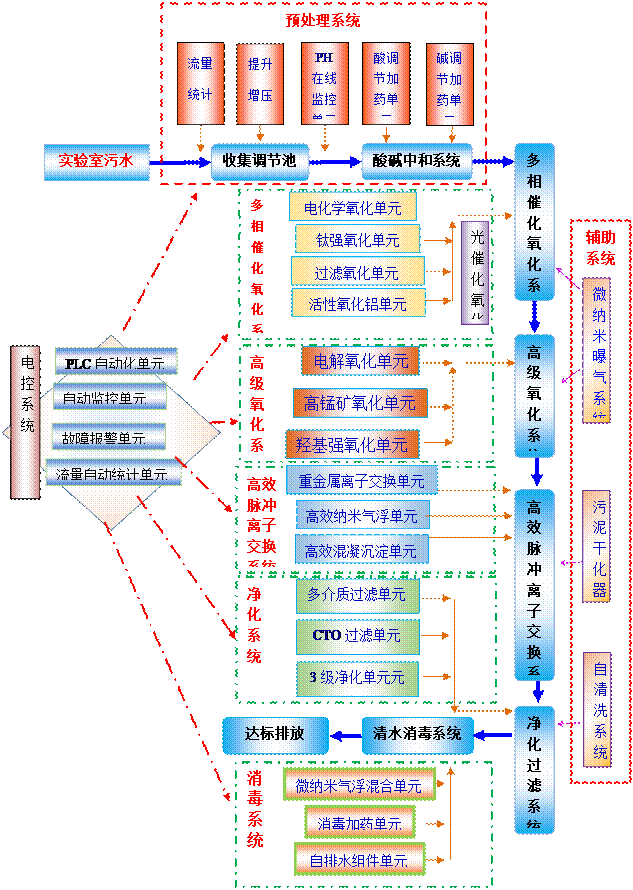

图1 工艺流程图

7.3工艺流程说明

实验室污水经收集系统收集后首先进入调节池，调节水量、均化水质，当调节池中水量达到一定液位高度后，通过提升泵定量提升到实验室一体化污水处理设备。在一体化污水处理设备中首先进入酸碱中和调节系统，进行酸碱中和，在此通过pH控制仪，利用计量泵准确投加一定量NaOH水溶液，调节pH值至8～9之间，在碱性条件下，污水中的酸被中和，污水中若含有铁、镉、铜、锰、镍、铅、铬等重金属离子则可与OH-发生化学反应生成氢氧化物沉淀。

酸碱中和池出水接着流入多相催化氧化系统预处理分解COD、BOD，多相催化氧化出水进入高级氧化系统，采用最新的羧基氧化技术分解污水，污水完成氧化后，在高效脉冲离子交换系统除去重金属并完成混凝泥水分离，对尚未被去除的细小悬浮物、微量金属及极少量的有机物等。最后污水自流进入消毒池通过二氧化氯消毒系统产生的二氧化氯消毒。至此污水即可达标排放。

整个污水处理流程，通过自动控制系统控制，中和调节系统设有液位控制仪，低液位自动停泵，高液位自动启动，可基本实现无人值守。

8.工艺特点

该工艺具有占地面积较小、技术成熟可靠，耐冲击负荷，处理效率高，投资省，能耗低，出水水质稳定，便于管理等特点。

9.工艺处理单元设计与说明

9.1土建部分

9.1.1设备间（新建）：

数量：一间；结构：砖混；面积:≥25m2。

功能：放置一体化污水处理设备、药剂存放等。

表9-1 设备间具备条件

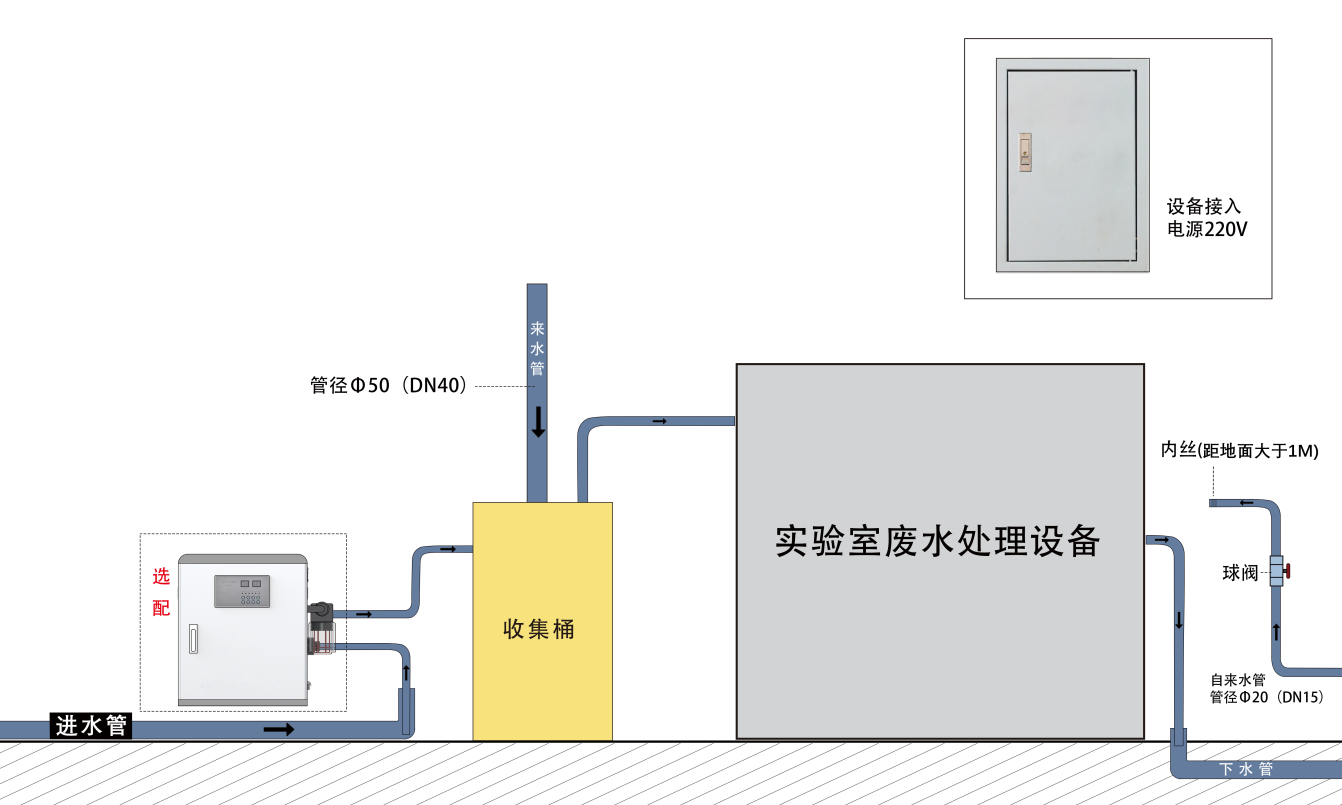

图2 污水处理设备布置图

备注：同层产生的污水采取人工倾倒的方式或者增配提升系统汇入收集桶。

9.2设备部分:

9.2.1实验室污水收集提升装置

数量：两套；结构：PE材质；V=5000L。

功能：收集储存实验室各种污水，提升至一体化设备中。

9.2.2一体化污水处理设备

数量：一座；结构：壳体碳钢喷塑；处理量：20m³/d。

功能：经各种工艺使污水得到有效处理。
