酸洗钝化废水处理方案（10m³/d）

第一章  项目概况

（一）废水来源与水量

本项目废水来源于酸洗钝化生产工序，包含酸洗槽漂洗水、钝化槽漂洗水及少量地面冲洗水，设计处理规模为10m³/d（按24小时连续运行设计，小时处理量约0.42m³/h）。

（二）废水水质特征

根据同类项目经验及用户提供信息，原水核心水质如下：

（三）处理目标

出水需满足《污水综合排放标准》（GB 8978-1996）表4三级排放标准，核心指标限值如下：

•     pH：6-9

•     COD：≤500 mg/L

•     SS：≤400 mg/L

•     六价铬：≤0.5 mg/L

•     总铬：≤1.5 mg/L

•     总镍：≤1.0 mg/L

•

第二章  设计原则与依据

（一）设计原则

1.   合规性原则：严格遵循国家及地方环保标准，确保出水稳定达标；

2.   实用性原则：结合废水水质特征，选用成熟可靠、操作简便的处理工艺，降低运行难度；

3.   经济性原则：在满足处理要求的前提下，优化工艺设计，控制投资与运行成本；

4.   安全性原则：针对含酸、含重金属废水特性，设计防腐、防泄漏设施，保障人身与环境安全；

5.   扩展性原则：预留一定处理余量，便于后续水量或水质波动时灵活调整。

（二）设计依据

1.   《污水综合排放标准》（GB 8978-1996）；

2.   《室外排水设计标准》（GB 50014-2021）；

3.   《给水排水工程构筑物结构设计规范》（GB 50069-2014）；

4.   《危险废物贮存污染控制标准》（GB 18597-2001）；

5.   用户提供的废水水量、水质及处理要求。

第三章  设计范围

本方案设计范围涵盖从废水收集到出水排放的完整处理系统，包括：

1.   核心处理单元（还原反应池、中和反应池、混凝絮凝池、沉淀池等）；

2.   污泥处理系统（污泥浓缩、压滤脱水设备）；

3.   加药系统（药剂溶解、计量投加设备）；

4.   辅助系统（管道、阀门、仪表、电气控制等）；

5.   甲方负责将电（三相五线制、380V、50Hz）、 自来水供应至污水站接入位置。

6.   土建设计与施工：项目涉及之土建（各种混凝土结构的水池与设备基础）设计与施工，由甲方委托设计院出相应的土建结构施工图，再委托施工单位进行施工。土建施工过程中涉及之楼梯、栏杆、预埋件、预埋螺栓、预留孔、预埋管均由土建施工单位负责，我司负责工艺提资。

7.   设备雨棚、污水站区域室外照明：通常报价中是不含设备雨棚、污水站室外区域照明安装的。

8.   设备调试期间药剂供应：设备调试期间的药剂供应由甲方负责。

第四章  工艺设计

（一）工艺路线选择

针对废水强酸性、含重金属（Cr⁶⁺、Ni²⁺）物的特征，采用“调节池→Cr⁶⁺还原反应池→中和反应池→混凝絮凝池→斜管沉淀池→综合调节池”的工艺，汇集进入综合调节池后进一步处理后排放。

核心设计思路：

1.   先在酸性条件下将毒性强的Cr⁶⁺还原为低毒Cr³⁺；

2.   再通过中和反应调节pH，使Cr³⁺、Ni²⁺生成氢氧化物沉淀；

3.   最后经混凝絮凝强化沉淀效果，确保悬浮物与重金属去除彻底。

4.   最后通过石英砂过滤、活性碳吸附，可以进一步处理水质后排放。

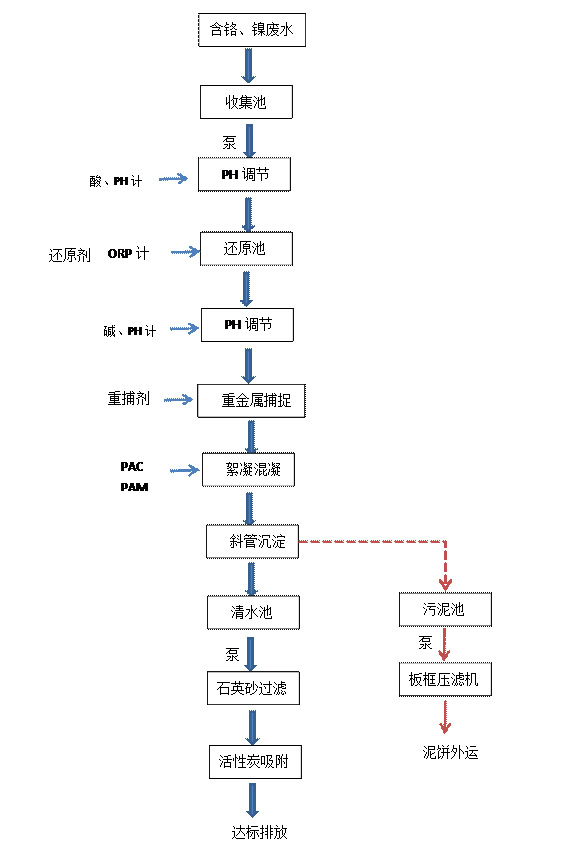

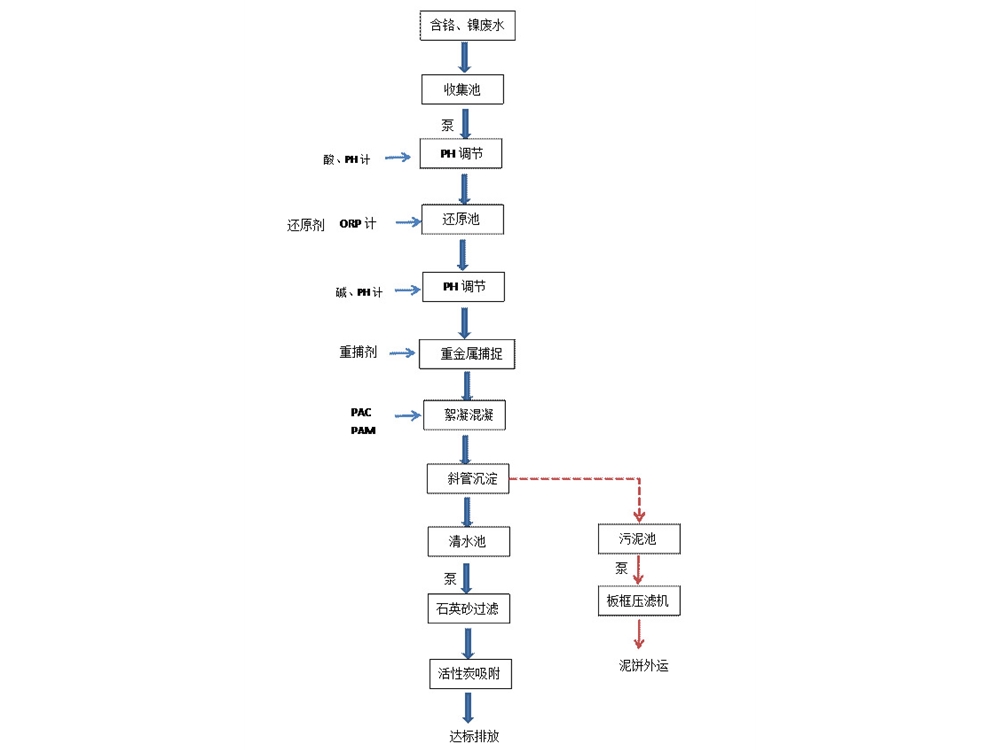

（二）工艺流程图

第五单元  各工艺单元详细介绍

（一）调节池

1.   功能：收集生产废水，均质均量，缓冲水质水量波动，为后续处理提供稳定进水条件；

2.   设计参数：有效容积8m³（停留时间19.2h），尺寸根据现场情况制定；

3.   材质：混凝土结构+环氧防腐涂层，防止酸性废水腐蚀；

4.   配套设备：液位计1套、提升泵1台（流量3m³/h，扬程9m，功率：0.75KW，耐腐蚀材质）。

（二）Cr⁶⁺还原反应池

1.   功能：在酸性条件下，通过还原剂将Cr⁶⁺还原为Cr³⁺，反应原理：Cr₂O₇²⁻+3HSO₃⁻+5H⁺=2Cr³⁺+3SO₄²⁻+4H₂O；

2.   材质：碳钢衬玻璃钢防腐材质；

3.   运行控制：投加98%酸调节pH至2-3，投加10%焦亚硫酸钠溶液（理论摩尔比Cr⁶⁺:Na₂S₂O₅=1:3，实际过量20%-30%），通过ORP计监测反应终点（ORP值控制在250-300mV）；

4.   配套设备：变速搅拌机2台（功率0.5kW，G值300-600s⁻¹）、在线pH计1套、在线ORP计1套、加药装置2套，计量加药泵2台，流量0-50L/h。

（三）中和反应池

1.   功能：调节废水pH至8-9，使Cr³⁺、Ni²⁺生成氢氧化物沉淀；

2.   材质：碳钢衬玻璃钢防腐；

3.   运行控制：投加氢氧化钠溶液（10%浓度）微调pH至8-9，确保重金属完全沉淀；

4.   配套设备：变速搅拌机1台（功率0.75kW）、在线pH计1套、计量加药泵1台，流量0-100L/h）。

（四）混凝池与絮凝池

1.   混凝池功能：投加PAC（聚合氯化铝），形成微小絮体，吸附水中悬浮颗粒与重金属沉淀；

◦     运行控制：PAC投加量50-100mg/L，配制成5%溶液投加。

2.   絮凝池功能：投加PAM（聚丙烯酰胺），使微小絮体凝聚成大矾花，便于后续沉淀分离；

◦     运行控制：PAM投加量0.5-1mg/L，配制成0.1%溶液投加；

◦     配套设备：低速搅拌机2台（功率0.75kW，G值30-60s⁻¹，避免矾花破碎）、计量加药泵2台（PAC与PAM各1台，流量0-30L/h）。

（五）斜管沉淀池

3.   功能：实现固液分离，去除水中的悬浮物、重金属沉淀物与氟化物沉淀；

4.   材质碳钢衬玻璃钢防腐，斜管采用蜂窝式聚丙烯材质（倾角60°，管径50mm）；

5.   配套设备：污泥斗（锥底角度60°，便于污泥汇集）、污泥泵1台，流量3m³/h，扬程9m、出水堰（锯齿形，确保出水均匀）。

（六）污泥处理系统

1.   污泥浓缩池：将沉淀池污泥浓度从3%-5%浓缩至10%-15%，停留时间12h；混凝土结构+环氧防腐涂层

2.   板框压滤机：过滤面积10㎡，工作压力0.6-0.8MPa，将浓缩污泥脱水至含固率25%-35%的泥饼，泥饼含Cr、Ni等重金属，按危险废物委托有资质单位处置；

3.   配套设备：压滤机进料气动隔膜泵1台DN40。空压机1台，3KW。

（七）加药系统

1.   药剂种类：焦亚硫酸钠（还原剂）、酸（调pH）、氢氧化钠（pH微调）、PAC（混凝剂）、PAM（絮凝剂）、重金属捕捉剂；

2.   溶药罐：共6个（每种药剂1个）PE材质，带搅拌器（功率0.75kW）计量泵；

3.   配套设备：药剂投加管路（UPVC材质）、阀门、流量计等，确保投加精准稳定。

第六章  设备配置清单

第七章  安全与防腐要求

1.   设备防腐：所有与废水接触的构筑物、设备、管道均采用防腐材质（FRP、PE、氟塑料、环氧涂层等），避免酸性废水腐蚀；

2.   操作安全：加药区设置通风设施，操作人员需佩戴耐酸碱手套、护目镜、防毒面具等防护用品，避免药剂接触皮肤或吸入有害气体；

3.   应急处理：设置应急事故池（容积5m³），应对突发水质异常或设备故障；配备中和应急箱（含石灰粉、急救用品），处理药剂泄漏；

4.   危废管理：污泥压滤后密封存放于危废暂存间，做好台账记录，委托有资质单位定期处置，严禁随意丢弃。

第八章  工程实施与验收

1.   施工周期：20天（含设备采购、安装、调试）；

2.   调试周期：7天（含药剂投加量优化、设备联动运行）；

3.   售后服务：设备质保1年，提供技术培训与终身维护咨询。
