第一章  概    述

1、工程概况:

根据贵公司提供的数据，该公司为清洗芡实企业，目前最大的污水排放量在70吨左右/天，废水中含淀粉量大，根据本公司多年的设计运行经验，本着为业主负责和服务的宗旨，先拟本项目污水处理方案，对污水排放处理工艺、设施进行方案设计和设备选型，以供环保主管部门、业主等各方专家领导审议。

2、设计依据（排放标准）：

《城镇污水处理厂污染物排放标准》（GB18918-2002）三级标准限值。

3、设计、施工范围及服务

(1) 设计范围

   本工程的设计范围为：污水处理站的工艺、设备、电气与自控、通风等专业的全部内容。

(2) 施工范围及服务

a、污水处理站中的所有土建构筑物由业主负责组织施工。

b、处理站的总进、出水管道由业主负责施工。

c、总电源由业主负责接至控制柜。

d、污水处理设备及设备内的配件均由我公司负责提供。

e、我公司负责污水处理设备的调试，直至运行。

f、我公司免费培训操作人员，协同编制操作规程。

4、设计原则

（1）充分利用现有设施及管网，降低投资规模和成本；
（2）新建污水处理装置操作、运行简便，运行成本低
（3）新建处理装置和设备、管线增设和改造时，尽量保持原有景观，不破坏该区美观效果；

第二章 水量及排放标准

一、废水来源

主要包括：芡实洗净的废水；

二、废水水质特点

芡实清洗加工废水含大量的淀粉等污染物，悬浮物浓度高，SS 达80-120mg/L。同时富含蛋白质有机物，CODCr浓度在600-800 mg/L左右，有机负荷较高。废水生化性较好。

三、设计规模、水质及排放标准

1）设计规模

根据甲方提供资料：日处理量：70m³/d清洗废水；设计按每天20小时运行，每小时设计处理量为3.5吨/小时，要求自动化、节能化。

2）设计水质和排放标准

根据甲方提供资料，具体参数如下表：

进出水水质按照常规：

第三章 工艺流程图及工程概况

根据以上设计原则与设计水质、水量及排放标准，处理工艺流程如下：

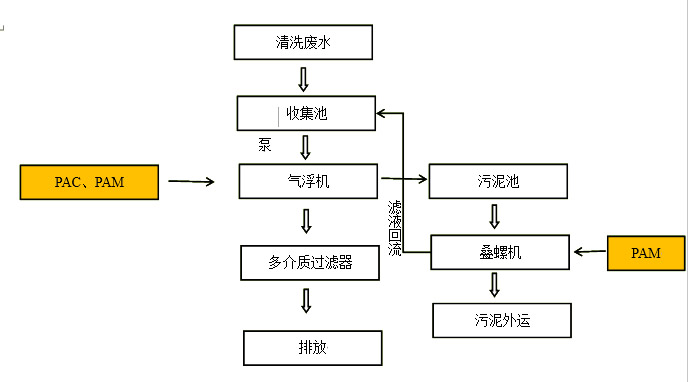

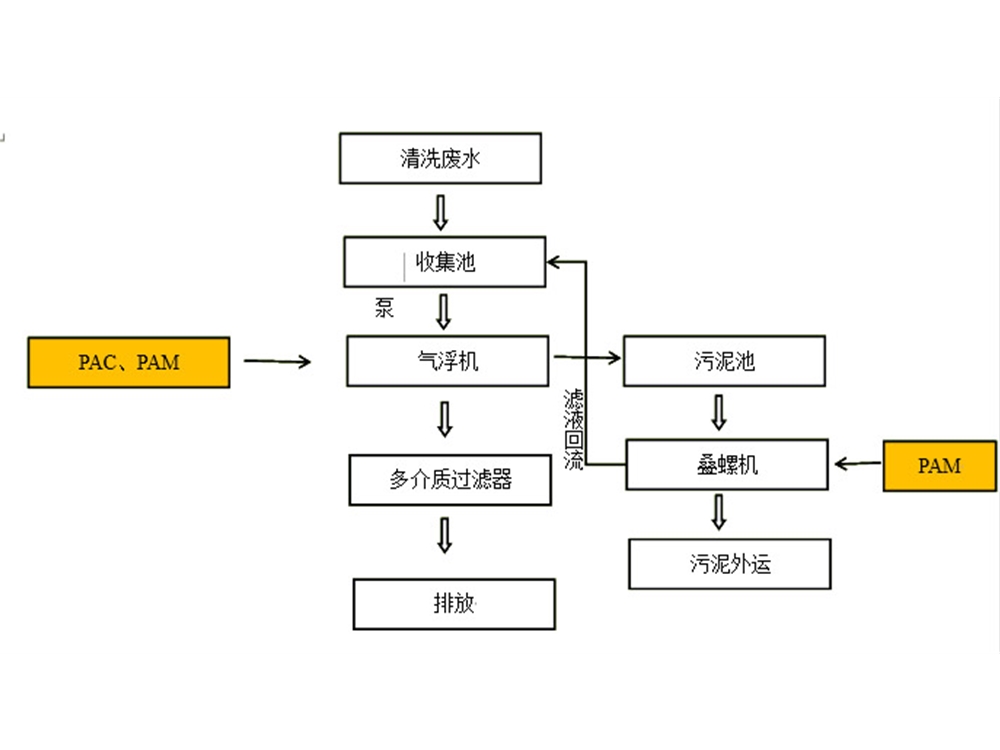

污水处理系统工艺流程图

1、工程设计规模

  根据甲方提供资料和要求，本污水处理工程设计规模为：日处理量：70m³/d；设计按每天20小时运行，即每小时设计处理量为3.5吨/小时。设计规模满足污水处理需求。

2、 工程设计厂址选择

污水处理站地址址选择前，必须明确任务，进行充分的研究调查。应根据工艺等实际情况综合考虑，选出适用的，系统优化的，工程造价低，施工及管理方便的厂址。应遵循下列各项原则：

(1) 应考虑污水处理现状、污水排放情况、排水管道系统现状分布；详细了解公司近期和远期发展规划，包括生产量增加造成的处理量增加，以及周边区域的规划。因此要充分的考虑远期发展的可能性，一般要留有扩建的余地。

(2) 应当与选定的污水处理工艺相适应，以便控制高程和动力等设计因素。

(3) 无论采用什么处理工艺，都应尽量做到少占农田和不占良田。

(4) 厂址必须位于集中给水源下游，并应设在城镇、工厂厂区及生活区的下游和夏季主风向的下风向。为保证卫生要求，厂址应与城镇、工厂厂区、生活区及农村居民点保持约800m以上的距离，但也不宜太远，以免增加管道长度，提高造价。

(5) 当处理后的污水或污泥用于农业、工业或市政设施时，厂址应考虑与用户靠近，或者便于运输。当处理水排放时，则应与受纳水体靠近。

(6) 要充分利用地形，应尽量利用有适当坡度的地方，以满足污水处理构筑物高程布置的需要，减少土方工程量，若有可能，宜采用污水不经水泵提升而自流流入处理构筑物的方案，以节省动力动力费用，降低处理成本。

(7) 厂址不宜设在雨季易受水淹的低洼处。靠近水体的处理厂，要考虑不受洪水威胁。尽量设在地质条件较好的地方，以方便施工，降低造价。

(8) 甲方应在遵循以上原则的情况下选择合适的污水处理站建设地址。

3、甲方工程准备工作

本次工程设计包括土建部分和设备部分，为保证本工程顺利及时地完工，在本方案实施前需业主配合做好以下工作：

A、甲方选择合适的污水处理站建设施工地点；

B、将废水引至调节池。

C、参照我方要求进行土建部分的施工，但我方不负责土建部分工程质量。

   D、成套设备基础坑要求：做20-30厘米厚3:7灰土基础并夯实；灰土基础夯实后，上面做30厘米厚钢筋混凝土基础；

  E、设备现场要求：

1、业主应提供符合要求的380V、220V电源，并接至设备电控箱。

2、应有大于2公斤水压的自来水水源；

3、气浮机上方应有遮阳遮雨棚，或者业主自备设备房，将设备放入室内。

第四章 处理工艺的选择

工艺说明：

本方案是为处理清洗芡实生产污水而设计的，该污水水质特点是：含淀粉量高，悬浮物多，根据业主要求宜采用物化处理+过滤工艺。

根据该种废水的特点，物化处理+过滤，可以达到很好的处理效果。

根据业主意见，新建一套70m3/d生产废水处理设施，拟对污水作进一步的处理，为此提出本设计方案。经过处理的水可以排放到下水道，节能降耗。

 4.1 工艺选择的原则

为污水处理工艺方案的优化选择是确保处理厂运行性能、降低费用的关键。同时达到污水处理厂高效稳定运行和基建投资省、运行费用低的目的，依据下列原则进行了污水处理工艺方案选择。

(1) 技术成熟，处理效果稳定可靠，保证出水水质达到排放标准；

(2) 占地少，投资低，运行费用省，以尽可能少的投入取得尽可能高的效益；

(3) 工程实施切实可行、运行维护管理方便；

(4) 综合利用，无二次污染；

(5) 选定工艺的技术设备先进、可靠，国产化程度高，一致性好；

(6) 综合国情，提高自动化管理水平。

4.2 污水的介绍及去除

废水中污染物主要有淀粉等悬浮物SS；第二类为有机污染物为CODcr、BOD5；第三类为无机营养盐N、P。

（1）SS的去除

SS去除常用到的方法是格栅、沉砂、沉淀、气浮等。

（2）BOD5的去除

污水中的BOD5去除主要是靠微生物吸附与代谢作用，然后对吸附代谢产物进行泥水分离来完成的。废水BOD5的去除主要是好氧工艺。

（3）CODcr的去除

污水中的CODcr去除的原理与BOD5基本相同，即CODcr的去除率取决于原污水的可生化性，它与污水的组成有关。废水BOD5/CODcr比值约为0.7，其污水的可生化性较好，可进行生化。

（4）无机盐N、P的去除

污水除磷脱氮的方法通常包括物理法和生物处理法。在污水中，氮以NH3-N 及有机氮形式存在，有机氮在好氧的条件下转为氨氮，而后在硝化菌的作用下变成硝酸盐氮，在厌氧的条件下，由于反硝化菌的作用及有外加碳源条件下，使硝酸盐变成氮气逸出，其余随剩余污泥一起排出。

磷可通过污水中的聚磷菌在厌氧条件下，受到压抑而释放出体内的多聚正磷酸盐，同时释放的能量以吸收快速降解有机物，并转化为PHB储存起来，当这些聚磷菌进入好氧条件下时就降解体内储存的PHB而产生能量，用于细胞的合成和吸磷，形成高含磷浓度污泥，随剩余污泥一起排出系统。

4.3 污泥处理与处置方法的选择

目前，污泥的最终处置有填埋、焚烧、堆肥和工农业利用四种途径。该厂的污泥应以固废形式外运。这样污泥也可得以妥善处置。

综上所述，决定污泥先进入污泥池，经过叠螺机脱水后运出厂外填埋或用作农肥。

第五章 污水处理主要单元说明

一、蓄水池

蓄水池用来调节水量和均化水质，蓄水池采用钢筋混凝土结构，设置一台污水提升泵将污水提升至后续处理系统.

液位控制系统

采用浮球液位控制实现工艺的自动控制，浮球开关不含导致故障发生和波纹管、弹簧、密封等部件。而是采用直浮子驱动开关内部磁铁，浮球开关的简捷的杠杆使开关瞬间动作。浮子悬臂角有限位设计，防止浮子垂直。 浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。它比一般机械开关速度快、工作寿命长；与电子开关相比，它又有抗负载冲击能力强的特点,一只产品可以实现多点控制。

二、气浮机

浮选就是利用高度分散的微气泡作为载体去黏附养殖生产废水中的污物，使其随气泡升到水面而加以去除（通过刮渣机）。浮选法一般适用于去除水中的疏水性颗粒，对于亲水性颗粒可以加入浮选剂改变颗粒的亲水性能，增大润湿角的办法同样可用浮选法分离。

气浮机是对淀粉等物质、油类物质能够有效的解决，本机的溶气利用率近80%，传统的凹式浮只有40%左右，而早期的气浮仅为15%左右，气浮效率的高低，同溶气效率没有太大的关系，最终取决于溶气利用率的高低，同溶气效率没有太大的关系，最终取决于溶气利用率的高低。以溶气压力为例，从0.3Mpa提高到0.5Mpa，其溶气效率最多也只能提高一倍，但能耗却高出好几倍，以溶气效果为例，若从50%的溶气效率提高到100%，其气浮效率最多也只能提高一倍，但相应的溶气设备在构造上就要复杂的多，检修也相应复杂。

研究表明，只有比漂浮粒子（絮凝前有单个粒子）直径小的气泡，才能与该悬浮粒子发生有效的吸附作用，在自然水体中，短时间内难以沉淀的悬浮粒子，其直径大多在10-30UM，50UM以上的固态悬浮粒子经过几个小时的静置，可以自然下沉或浮出水面，乳化液粒子径在0.25-2.5UM之间，其中少量大颗粒直径约10UM左右，所以1UM左右微气泡对绝大多数粒子都有很好的吸附作用，这也是本机溶气利用率高的直接原因。

1、处理负荷高

本机可以处理悬浮物（SS）含量高达5000-20000mg/L的废水，这个指标是任何传统气浮所不能达到的。传统常规气浮所能分离在（SS）含量一般在1000mg/L左右，仅对SS含量在几百mg\L左右的废水具有一定的实用价值。

2、钢制结构，是污水处理机的主体的核心，内部由释放器、出水管、污泥槽、刮板及传动系统等组成，释放器置于气浮机前端，即气浮区，是生产微气泡的关键部件。溶气罐来的溶气水在这里与废水充分混合，突然释放，形成直径约为20-80UM的微气泡，而黏附于废水中的絮凝体上，从而降低絮凝体的比重而上升，清水彻底分离出来。出水管均布于箱体下部，并通过一根直立主管连接到上部溢出，溢出口设有水位调节溢流堰，便于调节箱体内水位。污泥管安装于箱体底部，用于排出沉积于箱体底的沉淀物。箱体上部设有污泥槽，槽上有刮板，刮板不断转动。连续将上浮的污泥刮到污泥槽内，自流至污泥池内。

3、经加药反应后的污水进入气浮的混合区，与释放后的溶气水混合接触，使絮凝体粘附在细微气泡上，然后进入气浮区。絮凝体在气浮力的作用下浮向水面形成浮渣，下层的清水经集水器流至清水池后，一部分回流作溶气水使用，剩余清水通过溢流口流出。气浮池水面上的浮渣积聚到一定厚度以后，由刮沫机刮入气浮机污泥池后排出。对轻浮絮体、絮凝的胶体物质、油类物质能够有效的解决

三、多介质过滤器

多介质过滤器，滤料采用石英砂作为填料。有利于去除水中的杂质。其还有过滤阻力小，比表面积大，耐酸碱性强，抗污染性好等优点，石英砂过滤器的独特优点还在于通过优化滤料和过滤器的设计，实现了过滤器的自适应运行，滤料对原水浓度、操作条件、预处置工艺等具有很强的自适应性，即在过滤时滤床自动形成上疏下密状态，有利于在各种运行条件下保证出水水质，反洗时滤料充分散开，清洗效果好。

石英砂滤罐是利用一种或几种过滤介质，常温操作、耐酸减、氧化，阳适用范为2-13。系统配置完善的保护装置和监测仪表，且具有反冲洗功能，泥垢等污染物很快被冲走，耗水量少，按用户要求可设置全自动功能。就像浩性炭罐，在一定的压为下，使原液通过该阶质的触絮凝、吸附、截留，去除杂质，从而达到过滤的目的。其内装的填料一般为：石英砂、无烟煤、颗粒多孔陶瓷、锰砂等，用户可根据实际情况选择使用。其过滤精度在0.005-0.01m之间，可有效去除胶体微粒及高分子有机物。

四、电控系统

本工程中的气浮机和叠螺机都自带全自动程序控制运行，操作方便，设在设备主体上。

第六章 主要构筑物及设备材料表

一、主要构筑物

二、主要设备材料表

第七章  电器与控制

本工程采用全自动可编程序控制系统，该系统特点是：

　1.设全自动控制及手动控制功能。

  2.水泵能在设置时间内自动控制使用。

  3.进水泵高液位，启动水泵；低液位，关闭水泵。

　4.设有过流、过载、断相、短路保护。

  6.污水处理站24小时自动运行，只需配备1名兼职人员。

     本工程的供货范围为一套完整的污水处理系统，包括设备本体、配套的水泵、控制系统及设备中的所配附件等。

本供货范围不包括主电源线缆、以及外接管道、阀门等。

第八章 安装调试及服务承诺

1、 安装调试

设备的指导安装调试由我司负责，以保证设备良好的运行效果。设备安装后，由专业技术人员进行系统调试及整个系统的启动运行，同时需方应派人员参与安装及调试，待设备正常运行后交付需方使用。

2、服务承诺

2.1设备质量保证

（1）本工程质保期为一年。

（2）国家定型的标准机电产品三保期参照国家质保期相关规定。

（3）保质期后若系统若有其他问题需要我司处理，我司承诺全力以赴帮忙，且只收取成本费用。

2.2故障处理

在质保期内，如设备、仪表故障或其他问题，在我们得到公司通知后，我方技术人员在24小时内到达现场，并会同公司有关人员提出整改意见，一般故障当天解决，大问题酌情处理。

2.3跟踪服务

工程竣工后，随时与公司操作管理人员保持联系，并且不定期派技术人员做工程回访。如遇到技术问题，我们将无偿提供技术咨询。
