农村生活污水处理设备

（30立方/天）

（方案编号：20221213）



设

计

方

案







潍坊科航环保科技有限公司













设计公司简介

     潍坊科航环保科技有限公司是一家专业从事：生活污水处理、医疗污水处理、屠宰养殖污水处理、食品加工及工业污水处理、中水回用、垃圾焚烧炉等设备的生产制造、销售，以及各种污水处理工程的设计、施工、安装、调试、技术咨询服务于一体的专业化环保生产公司。

  公司拥有经验丰富的工程设计、设备生产、安装调试及售后服务技术人员，为客户提供最佳的污水处理设备、最完善的的设计方案与技术服务，同时提供一流的的按装调试与售后服务。

    公司主要服务项目：生活污水处理、城镇污水处理、工业污水处理、屠宰污水处理、食品污水处理、造纸废水处理、医疗污水处理、制药废水处理、化工污水处理、煤矿污水处理、纺织污水处理等各个行业的污水处理设备及工程。

     公司以：制造“节能、高效、环保”设备为目标，以：“质量第一、客户至上”的经营原则，以真诚的合作态度，共同双赢的经营理念，为客户进行全方位的服务！

     一次合作，一生朋友！选择了“科航”，就是选择了放心！

     科航环保愿与各界朋友携手共同促进环保事业的进步与发展，营造美好的生活环境！





第一章   总论

一、概述

1、名称

   农村生活污水处理项目

2、业主提供的数据

设计废水处理量：Q＝30m3 /d

二、项目简介:

 生活污水是人们日常生活所产生的一种有机废水，它包括洗涤水、洗衣废水和餐厅杂排水，一般有机物浓度比较低，可生化性较好。为了保护环境，造福子孙，国家建设部环保局对于这类“不能排入城市污水处理厂”的该部分生活污水，要求必须经过一级处理，达到国家或地方排放标准后，才允许排入相应的水体。

    为了严格执行相应的环保政策、法规，尽最大可能地节约自来水，同时为了创造更好的环境效益和社会效益，树立良好的企业形象， 根据我公司多年的污水处理专业经验，本方案推荐介绍在实践中运用比较成熟的水解酸化+接触氧化+沉淀池+消毒池技术工艺先进，处理效果好。处理后各项指标达到《城镇污水处理厂污染物排放标准》（GB18918-2002）三级排放标准。

三、设计依据

1、主要标准、规范

《城市区域环境噪声标准》（GB3096-93）；

《室外排水设计规范》（GBJ14-87）；

《给水排水工程结构设计规范》（GBJ69-84）；

《污水综合排放标准》（GB8978-1996）

《机械设备安装工程施工及验收规范》

《生活杂用水水质标准》（CJ25.1-89）

《通用电气设备配电设计规范》 （GB50055-93）

《钢制焊接常压容器技术条件》 （JB880）

《钢结构工程质量检验评定标准》（GB50221-95）

《恶臭污染物排放标准》 （GB14554-93）

《城镇污水处理厂污染物排放标准》（GB 18918-2002）

  《城市污水再生利用  城市杂用水水质》GB/T18920-2002

  《低压配电装置及线路设计规范》（GB50054-92）

《建筑给水排水设计规范》（GBJ15-88）

2、设计依据和主要资料

国家现行的建设项目环境保护设计规定；

国内外有关该污水治理的技术资料；

业主提供的基础资料；

同类污水治理的工程经验和技术；

设计技术规范和标准。



四、设计原则

1.严格执行国家现行的环保技术标准，遵守国家和地方环保的排放标准。

2.选用先进、合理处理工艺，做到操作简单、管理方便、运行费用低。

3.设计采用自动控制操作，减轻操作人员的劳动强度，提高污水处理站管理水平。

4.设计时，要考虑水量、水质的周期变化，以提高系统的灵活性、可操作性。

5.采用污泥前置回流硝解工艺，以降低污泥产生量；

6.因地制宜，合理布局，有效地利用空间和场地。

7.本工程系环境工程，尤其要注意环境保护，避免和减少二次污染。

五、设计范围

1、废水处理的工艺流程设计；

2、废水处理土建施工图的设计；

3、设备工艺的设计；

4、设备电器及控制系统的设计；

5、其它相关污水处理配套的设计



                 第二章  设计水质水量

1、废水来源、性质

    本废水处理系统的废水主要来源是农村生活污水。

2、废水水量

    按客户提供的资料，按每天排放量30立方设计处理运行。

3、设计出水水质

确保出水的各项指标达到以下出水标准：

项 目 指  标	进水水质 （mg/L）	排放标准 （mg/L）
BOD5	≤250	≤60
CODcr	≤400	≤120
磷	≤10	≤5
氨氮	≤40	-



根据废水的水质特性，采用水解酸化+接触氧化+二沉池＋清水池技术，处理后出水水质指标 COD、SS、NH3-N等均达到要求的排放标准。



                第三章  处理工艺的选择

3.1废水水量与水质情况分析

1、本项目废水水量水质、变化较大，具有较大的不均匀性，因此必须考虑设置均质均量的调节池。

2、本类废水BOD/COD值约0.5，可生化性较高。

3、排放要求中对病毒指标有要求。

4、本废水处理工艺除了去除有机物外还应能去除氨氮，使出水达到排放要求。

3.2选择思路

 本工程污水中有机成份较高，BOD5/CODcr=0.5，可生化性很好，因此采用生物处理方法大幅度降低污水中有机物含量是最经济的。

3.3 处理工艺流程简介

生活废水通过格栅拦截，去除水中较大的悬浮物、漂浮物和带状物，自流进入调节池。设置调节池的目的是调节废水的水量和水质，对废水进行预处理，目的是初步降低无机颗粒物质的含量，提高废水的同一性和可生化性。

调节池出水由提升泵进入A级生化池（缺氧池）和O级生化池（好氧池）进行生化处理。在A级池内，由于废水中有机物浓度较高，微生物处于缺氧状态，它们将污水中有机氮转化为氨氮，而且还利用部分有机碳源和氨氮合成新的细胞物质。

所以A级池不仅具有一定的有机物去除功能，而且依靠废水中的高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。O级生化池的处理依靠自养型细菌（硝化菌）完成，利用风机曝气，通过生化池的膜曝气管道及膜曝气器，同时配以新型的高密型弹性立体填料，利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将废水中的氨氮转化为NO2--N、NO3--N，整个生化处理过程依赖于附着在填料上的多种微生物来完成的。

A级池内溶解氧控制在0.5mg/l左右；在O级生化池内溶解氧控制在2mg/l以上。O级池出水一部分回流至厌氧池进行内循环，以达到反硝化的目的，另一部分进入调节池，在此绝大部分有机污染物通过生物氧化、吸附得以降解，在缺氧区内，经过水解酸化的作用，使大分子量长链有机物分解为易生化的小分子有机物，并同时去除部分 NH3-N。缺氧区的出水自流入到好氧区内，好氧区池底铺设有曝气装置进行曝气，废水在此池内进行有机物生化降解，氧化为无害的物质，降低水中的 BOD 和 COD。

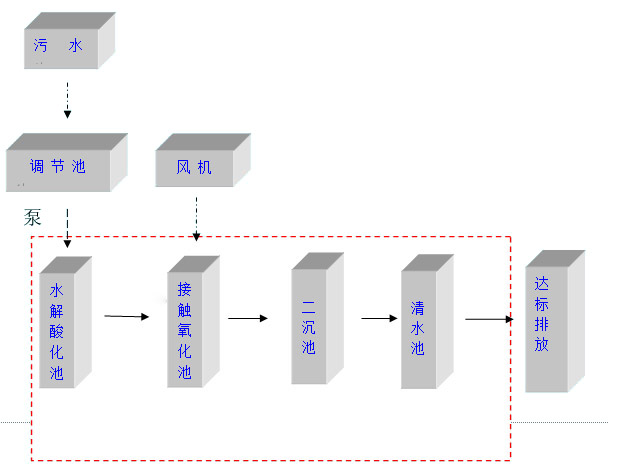

 3.4工艺流程图如下







                            虚框内为一体化污水处理设备





  第四章  处理工艺设施简要说明

1、调节池

调节池的作用主要是均衡水量、水质，保证后续处理单元的连续运行。

由于废水有一定的水质水量变化，如直接进处理系统会对处理系统带来一定的冲击影响。所以设置调节池调节废水水质水量，同时保证后续处理设施的正常运行和达到设计的出水水质。

 尺    寸：                     3×2×2.5m

制作形式：                    碳钢防腐

布置形式：                  室外地坪以下，考虑防冻层厚度

数    量：                  1座

◇ 潜污提升泵

规格型号：                  32WQ7-10-0.75

功    率：                 0.75kw

流    量：                  7m3

数    量：                  1台

◇ 液位控制器

型    号：                  GSK-1

数    量：                  1套

使用位置：                  调节池内

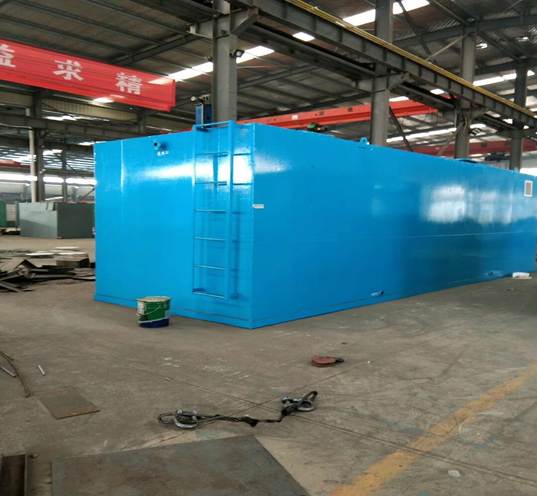

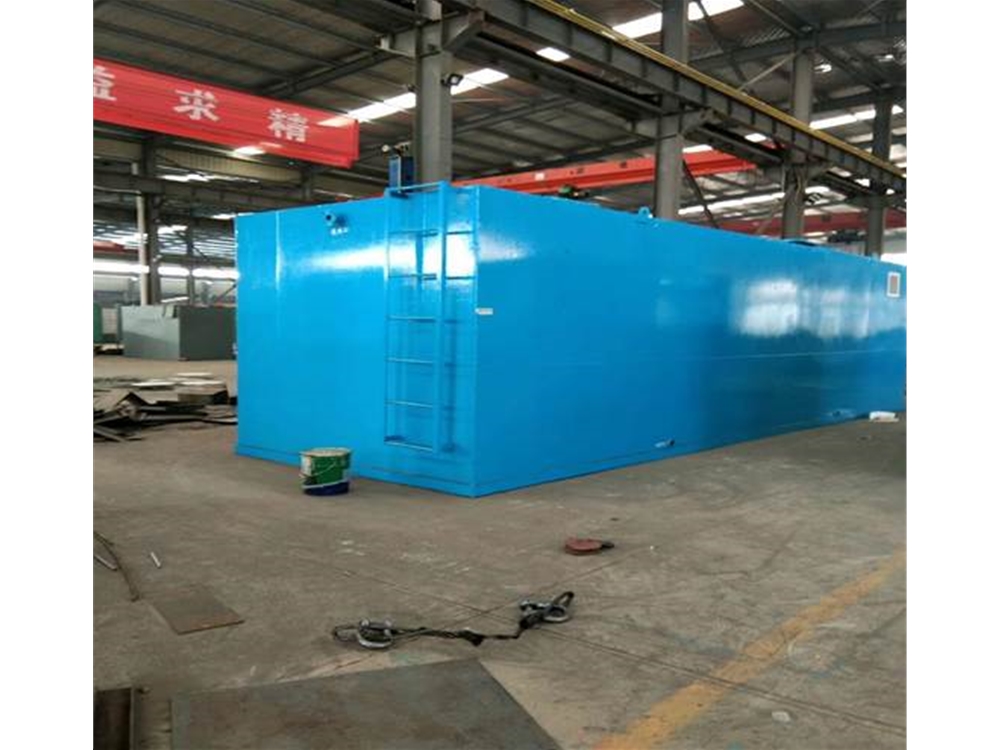

2、一体化污水处理设备



本设备包括缺氧池、好氧池、二沉池池、清水池，外形尺寸： 6000*2000*2500mm ，处理水量：Q=30立方/天。



◇水解酸化池

污水进入水解酸化池，利用兼性厌氧菌的生物降解作用，将污水中难以好氧生物降解的大分子有机物分解为易于生物降解的小分子有机物，提高后续处理设施的处理效率。

数    量：                  1座

材    质：               碳钢防腐

生物填料

规格型号：                  YTD-150

安装密度：                  70%

   材    质：                   高分子聚乙烯

3、接触氧化池

接触氧化池是一种以生物膜法为主，兼有活性污泥法特点的生物处理装置。在该种装置污水中有机物被吸附降解，使水质得到净化。

为了使有机物得到进一步氧化分解，同时在碳化作用趋于完全情况下，硝化作用能顺利进行，我们特设置有机负荷较低的好氧生物接触氧化池。生物接触氧化池具有体积负荷高、占地面积小，对冲击负荷适应能力强，不易产生污泥膨胀，污泥产生量少，处理效果好，运行稳定，不散发臭气，操作管理方便等特点，是处理有机废水的一种有效方法。接触氧化池在消化过程中起作用的是自氧型细菌（硝化菌），它们利用有机物分解产生的无机碳源或空气中CO2作为营养源，将污水中的氨氮转化成 NO3-N、 NO2-N。

材    质：                  碳钢防腐

  生物填料

   填料类型：               弹性填料

规格型号：                  YTD-150

安装密度：                  70%

材    质：                  高分子聚乙烯

  生物填料架

材   质：                   填料挂筋φ14钢筋

 总支撑采用10#槽钢

◇  曝气型式：                  膜曝气

    膜片型号：                   Ø215

管道材质：                   ABS

     曝气型式：                 膜式曝气器

4、配套风机

型 号：                      ZZR1.5型

   功  率：                     1.5kw

数 量：                     1台

5、二沉池池

   活性污泥 BOD 负荷率低，一般为 0.1～0.2kgBOD/KgMLSS·d，污泥处于减速增长期后期和内源呼吸前期。污水中的有机物得到彻底有效的降解，活性污泥上清液 COD、BOD 等污染物浓度低，有利于得到高质量的出水。

6、清水池

数    量：                  1座

材    质：                  碳钢防腐

7、防腐措施

设备主体、污水管、污泥等工艺管道采用镀锌管或经防腐处理的钢管，曝气管采用ABS管，以耐腐蚀。

为延长设备及构筑物的使用寿命，采用环氧沥青漆及环氧树脂漆防腐涂料对设备管道防腐。防腐使用标准为30年。

8、电气控制

本污水处理设备为自动控制，一旦自运控制失灵或变更使用工艺所需时，本系统可进行人工控制，以信号指示运行正常是否。为了减少操作工的劳动强度，并实行过行操作自动化，水泵、风机能自动切换。



              第五章  土建工程及主要设备配置表

5.1土建工程

表一 土建费用预算（单位：元）

序号	名 称	尺 寸	数量（座）	备注
1.	调节池	3×2×2.5m	1	土建
2.	一体化设备基坑	7000*3000*2500mm	1	土建
备注：具体价格以各地材料及人工价格而定。





5.2、污水设备主要配套一览表



第六章 电气与控制与供

    本工程采用全自动可编程序控制系统，该系统特点是：

　1.设全自动控制及手动控制功能。

  2.水泵与风机能在设置时间内自动控制使用。

  3.进水泵高液位，启动水泵；低液位，关闭水泵。

　4.水泵停止工作2小时以上，为保持生物膜的活性，风机能定时间歇运行。

　5.设有过流、过载、断相、短路保护。

  6.污水处理站24小时自动运行，只需配备1名兼职人员。

     本工程的供货范围为一套完整的污水处理系统，包括设备本体、配套的风机、水泵、控制系统及设备中的所配附件等。

本供货范围不包括电源线缆、以及外接管道、阀门等。



                   第七章 安装调试及服务承诺

1、 安装调试

设备的指导安装调试由我司负责，以保证设备良好的运行效果。设备安装后，由专业技术人员进行系统调试及整个系统的启动运行，同时需方应派人员参与安装及调试，待设备正常运行后交付需方使用。

2、服务承诺

2.1设备质量保证

（1）本工程质保期为一年。

（2）国家定型的标准机电产品三保期参照国家质保期相关规定。

（3）保质期后若系统若有其他问题需要我司处理，我司承诺全力以赴帮忙，且只收取成本费用。

2.2故障处理

在质保期内，如设备、仪表故障或其他问题，在我们得到公司通知后，我方技术人员在24小时内到达现场，并会同公司有关人员提出整改意见，一般故障当天解决，大问题酌情处理。

2.3跟踪服务

工程竣工后，随时与公司操作管理人员保持联系，并且不定期派技术人员做工程回访。如遇到技术问题，我们将无偿提供技术咨询。
